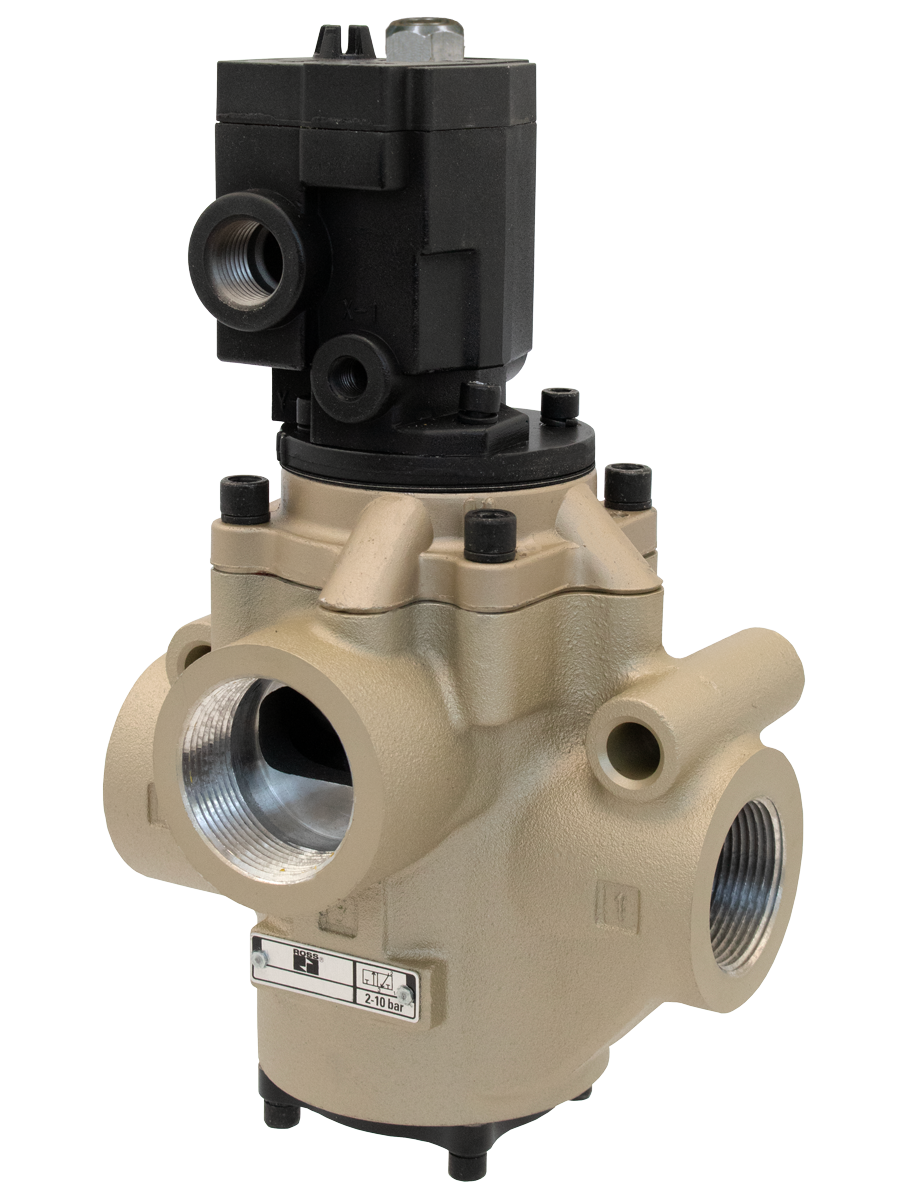

21 séries de vide 2153A9903

Le produit réel peut différer de l'image ci-dessus. Les détails du produit doivent être vérifiés avant l'achat.

Construction à clapet pour une tolérance élevée à la saleté
Les vannes à vide ROSS ont des orifices plus grands, permettant un débit plus important et facilitant le transport d'air même s'il existe un petit différentiel entre le vide à l'intérieur de la vanne et la pression atmosphérique à l'extérieur de la vanne.
Peut être monté à proximité de l'actionneur, réduisant ainsi la longueur du tuyau à pressuriser/évacuer à chaque cycle
Alimentation pilote interne/externe
Fuite quasi nulle

Besoin d'aide ? Aucun problème !

Service Clients

Service technique
+1 (416) 251-7677

2153A9903

Besoin d'aide ? Aucun problème !

Service technique
+1 (416) 251-7677

Type de vanne	Contrôle directionnel
Série	21
Application	Vide
Actionnement	Pneumatique
Fonction	3/2 Pilote Unique
Position par défaut	Normalement fermé
Retour	Printemps
Type de filetage	TNP
Taille du tuyau d'entrée	2"
Taille du tuyau de sortie	2"
Taille du tuyau d'échappement	2-1/2"
Construction	Poupée
Montage	En ligne
Type de pilote	Externe
Commande manuelle	Non inclus
Taille	2
CV (1-2)	70,0
CV (2-3)	71,0
Température ambiante	-40 à 175 F (-40 à 80 C)
Température du support	-40 à 175 F (-40 à 80 C)
Médias fluides	Air filtré
Pression de fonctionnement	Vide jusqu'à 150 psig (vide jusqu'à 10 bar)
Minimum d’approvisionnement des pilotes	Égale ou supérieure à la pression d'entrée
Longueur	8,62 po (219 mm)
Largeur	6,33 po (161 mm)
Hauteur	9,46 po (240 mm)
Poids	15,3 livres (6,9 kg)
Matériau du corps de vanne	Aluminium
Matériau du clapet/bobine	Aluminium et acier inoxydable
Matériau du joint	Fluorocarbone
